Описание
СГУ «Смерч» — сигнальная громкоговорящая установка производства АО «ПК ЭЛИНА» для оснащения автомобилей оперативных и специальных служб. Установка передаёт речевые сообщения, воспроизводит специальные звуковые сигналы и, в зависимости от исполнения, позволяет управлять проблесковыми маяками или световой панелью.
Базовая цена 24 090 ₽ указана за исполнение Смерч 12М/24М-4 (РУ59). Актуальная линейка производителя включает также вариант с плоским рупором РУ20 и двухрупорное исполнение 2ГД-4. Перед оплатой уточним требуемую модификацию и напряжение бортовой сети.
Актуальные исполнения СГУ «Смерч»
| Исполнение | Мощность | Питание | Громкоговоритель | Силовой блок | Цена |
|---|---|---|---|---|---|
| Смерч 12М/24М-4 (РУ59) | 200 Вт | 12 / 24 В | 1 × РУ59 | 152×160×50 мм | 24 090 ₽ |
| Смерч 12М/24М-4 (РУ20) | 200 Вт | 12 / 24 В | 1 × РУ20, плоский | 152×160×50 мм | 26 290 ₽ |
| Смерч 12М/24М-2ГД-4 | 400 Вт | 12 / 24 В | 2 громкоговорителя | 232×160×50 мм | 40 920 ₽ |
По прайс-листу «Элины» за январь 2026 года масса рупорного громкоговорителя составляет до 2,35 кг для РУ59, до 2,85 кг для РУ20 и до 2,35 кг × 2 для исполнения 2ГД-4.
Как выбрать СГУ «Смерч»
- РУ59 — базовое исполнение с одним рупорным громкоговорителем; подходит, когда требуется стандартная подкапотная установка.
- РУ20 — плоский громкоговоритель диаметром около 175 мм и небольшой высоты; удобен при ограниченном пространстве за решёткой радиатора.
- 2ГД-4 — вариант с двумя громкоговорителями и мощностью 400 Вт.
- 12 В или 24 В выбираются по бортовой сети автомобиля. Перед заказом проверьте напряжение конкретного транспортного средства.
Звуковые режимы и управление
Для СГУ «Смерч» доступны пять основных звуковых режимов: MANUAL, HI-LO, YELP, AIR-HORN и WAIL. Управление выполняется с четырёхкнопочного микрофона и выносных кнопок. С микрофона также передаются речевые сообщения.
Звуковое давление, указанное производителем для актуального исполнения, находится в диапазоне 110–125 дБ. Долговечность рупорных громкоговорителей повышается за счёт магнитореологической жидкости в зазоре магнитной цепи.
Что делают основные органы управления
- Тангента микрофона — передача речевых сообщений; уровень микрофона регулируется отдельным регулятором.
- MANUAL — ручной звуковой сигнал.
- AIR-HORN — сигнал воздушного клаксона; в соответствующей схеме подключения может работать совместно со светом.
- HI-LO, YELP, WAIL — основные режимы сирены.
- Свет / маяки — управление подключённым светосигнальным оборудованием в тех модификациях силового блока, где эта функция предусмотрена.
Подключение света
В зависимости от модификации силового блока к «Смерчу» могут подключаться проблесковые маяки, светодиодная или галогенная световая панель. Для ряда совместимых панелей доступны дополнительные световые режимы. Точная схема зависит от исполнения силового блока и подключаемого оборудования.
Схема подключения СГУ «Смерч» 120, 200 и 400
У «Смерча» нет одной универсальной распиновки для всех поколений. В эксплуатации встречаются старые Смерч 120, Смерч 200 и более поздние исполнения, блоки на 12 и 24 В, а также разные поколения силовых блоков и микрофонов. Поэтому перед поиском схемы нужно определить точную модификацию по шильдику.
Для правильного подбора схемы зафиксируйте четыре параметра: обозначение силового блока, напряжение 12/24 В, маркировку микрофона и количество/тип громкоговорителей. Для актуальных установок используйте руководство и инструкцию по монтажу именно от соответствующего исполнения. Не переносите распиновку от Смерч 120 на Смерч 200 или 400 без проверки маркировки.
Если у вас старое изделие и паспорт утрачен, пришлите нам фото шильдика, разъёмов силового блока и микрофона. Поможем определить модификацию и подобрать документацию или комплектующие.

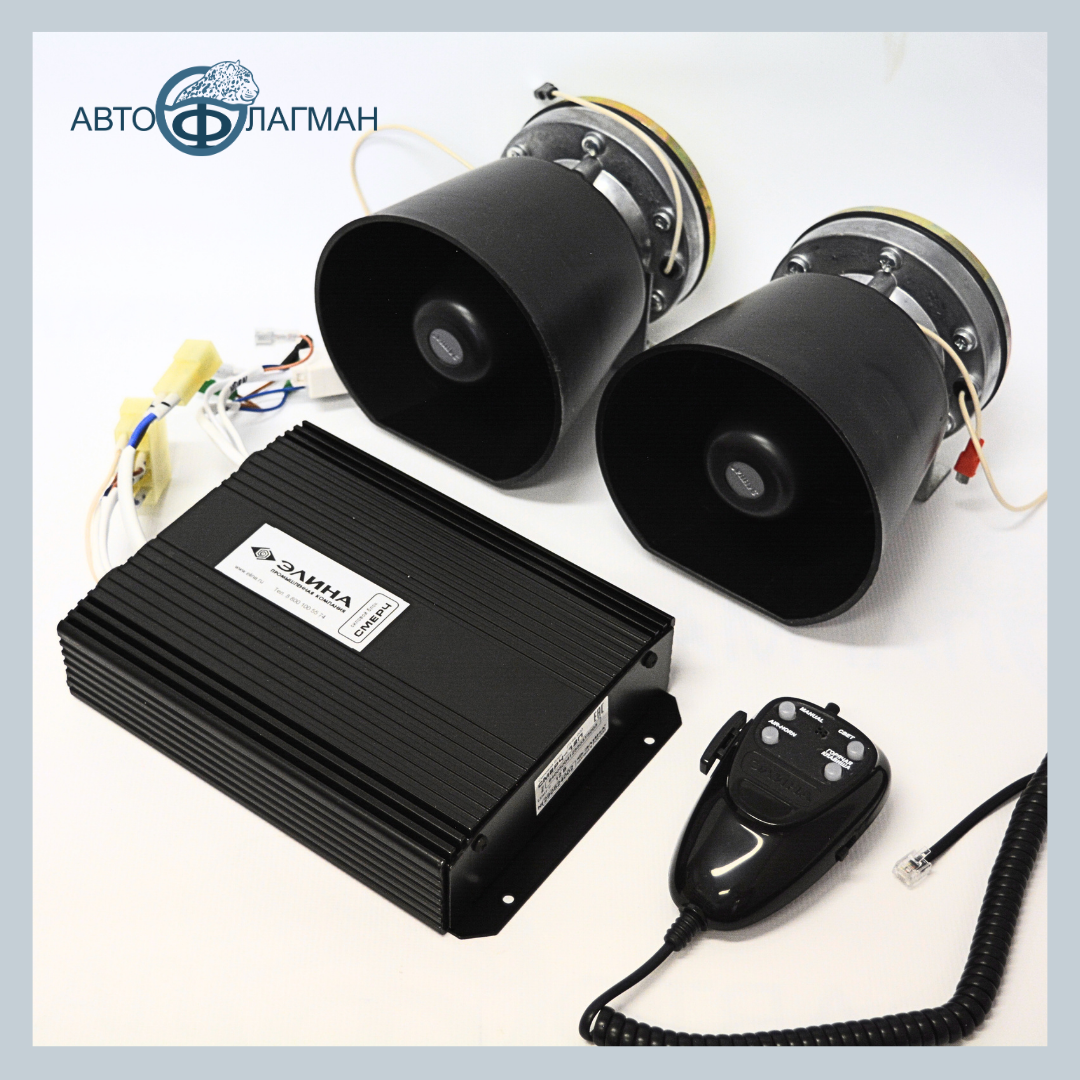

Что входит в комплект

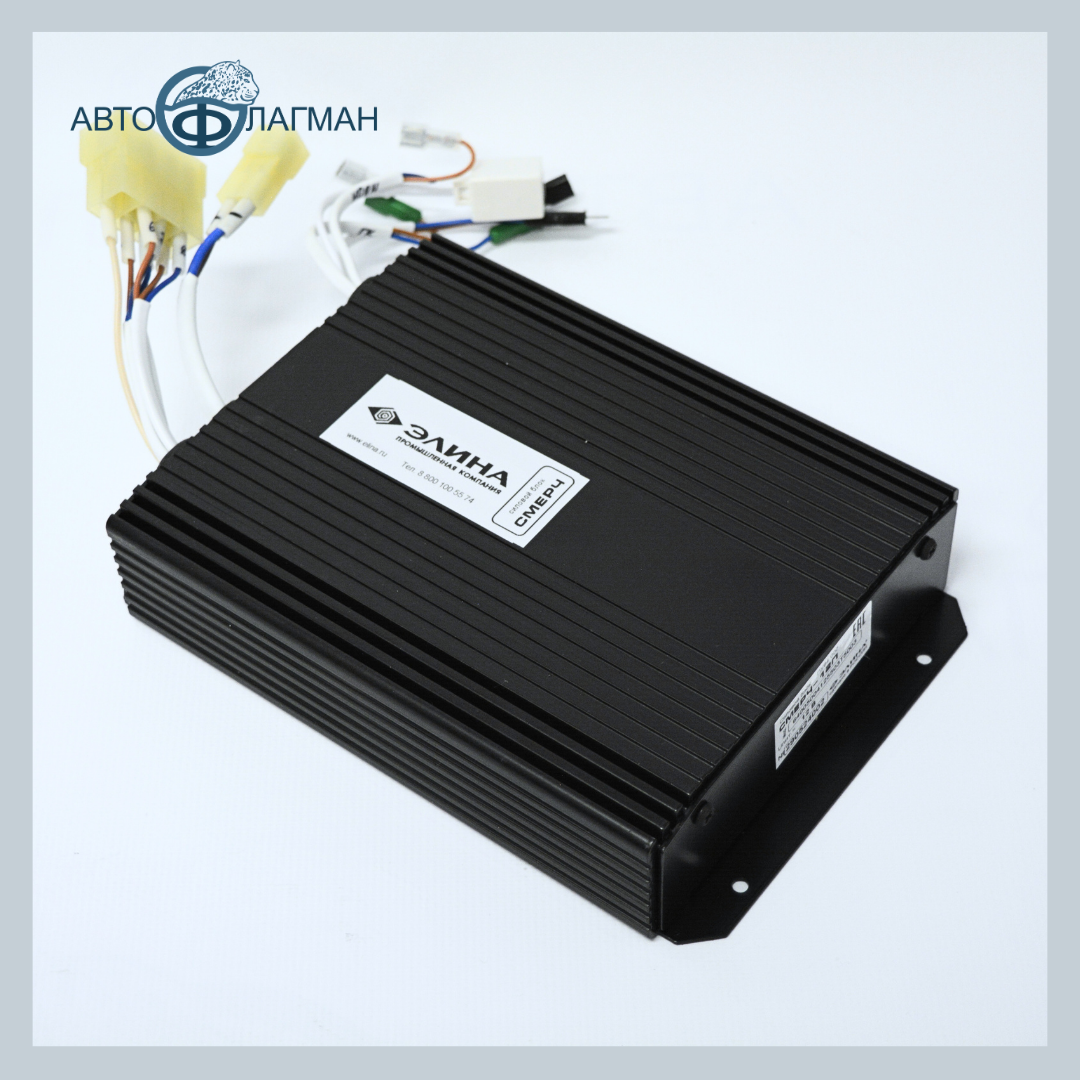

- силовой блок;

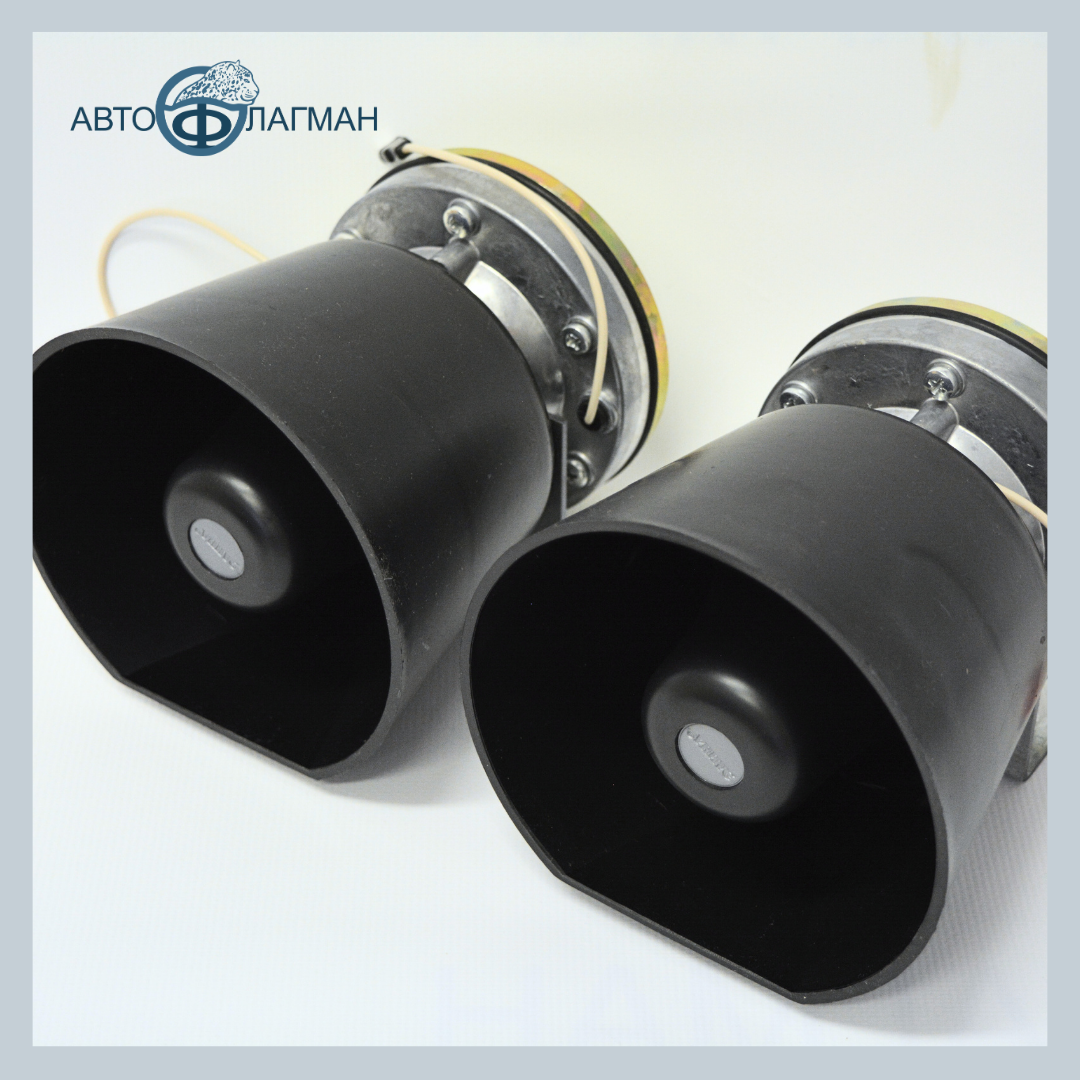

- рупорный громкоговоритель — 1 шт., для версии 2ГД-4 — 2 шт.;
- четырёхкнопочный микрофон;
- кнопки и кабели подключения;
- монтажные комплекты;
- защитный чехол громкоговорителя;
- руководство по эксплуатации, инструкция по монтажу и паспорт;
- упаковка.
СГУ «Смерч» 120 и старые модификации
Запросы «Смерч 120», «Смерч 120 схема подключения», «силовой блок Смерч 120», «Смерч 200 схема подключения» относятся преимущественно к ранее выпущенным изделиям, которые продолжают эксплуатироваться и ремонтироваться. Для нового заказа мы ориентируемся на актуальную номенклатуру производителя: РУ59, РУ20 и 2ГД-4.
Старые каталоги и дилерские материалы также упоминают исполнения 120, 200, 240 и 400 Вт. Это историческая линейка, поэтому характеристики старого блока нельзя автоматически переносить на современный товар с похожим названием.
Ремонт, неисправности и запчасти для СГУ «Смерч»
Если СГУ не включается, пропал звук, не работает отдельный режим или микрофон, диагностику начинают с проверки питания, предохранителей, массы, состояния кабелей и разъёмов, а затем идентифицируют конкретную модификацию блока. Номиналы предохранителей и распиновку следует брать из документации именно к вашему исполнению.
Для старых установок доступны диагностика, ремонт и отдельные комплектующие: громкоговорители, микрофоны, кабели, элементы подключения. Комплектующие и ремонт СГУ →
Частые вопросы
Чем РУ59 отличается от РУ20?
РУ59 — стандартная рупорная установка, а РУ20 — плоское исполнение, которое удобнее размещать за решёткой радиатора при дефиците места.
Есть ли «Смерч» на 12 и 24 В?
Да. Актуальная номенклатура включает исполнения для бортовой сети 12 или 24 В.
Чем версия 400 Вт отличается от 200 Вт?
Исполнение Смерч 12М/24М-2ГД-4 использует два громкоговорителя и силовой блок увеличенного размера. Версии РУ59 и РУ20 относятся к 200-ваттным исполнениям с одним громкоговорителем.
Какие сирены есть в СГУ «Смерч»?
MANUAL, HI-LO, YELP, AIR-HORN и WAIL.
Где взять схему подключения СГУ «Смерч»?
Схема зависит от поколения и модификации силового блока. Для точного подбора руководства ориентируйтесь на маркировку конкретного изделия. Для старого Смерч 120 или Смерч 200 можно прислать нам фотографии шильдика и разъёмов — поможем идентифицировать версию.
Можно ли купить отдельно громкоговоритель или микрофон?
Да, для ряда исполнений доступны отдельные громкоговорители, микрофоны и другие комплектующие. Совместимость необходимо сверять с моделью силового блока.
Производитель и документы
Производитель — АО «ПК ЭЛИНА». Номенклатура и технические данные сверены с официальной карточкой СГУ «Смерч» и прайс-листом производителя за январь 2026 года. Производитель указывает соответствие требованиям ТР ТС 018/2011, Правил ЕЭК ООН №65 и ГОСТ Р 50574-2002. Официальная страница СГУ «Смерч» на сайте «Элины».
Важно: оборудование предназначено для специального и оперативного транспорта. Установка и применение специальных звуковых и световых сигналов должны соответствовать действующим требованиям законодательства.
